TAM8715系列光缆普查仪

 二维码 1504
作者:思禄克网址:http://www.ofs360.com/dfjxgsxw.html

TAM8715系列光缆普查仪

高灵敏度检测,视听信号输出

远程数据同步传输、敲击波形APP实时显

集傻瓜式操作和专业功能于一身,简明而不简单

光缆普查、链路测试、远程数据同步传输,千里传“画”一“机”三得

光缆普查仪

第一页:

背景和特点

在我们对光缆资源进行日常维护以及割接改道工作,准确查找到目标光缆的同时,往往需要对光缆链路状况有直观的判断,那就意味着施工人员需要同时携带光缆普查仪和光时域反射仪。而设备的集成化和多功能化是发展的必然趋势,因此我们需要一款集成二者功能的新型仪器。

TAM8715系列光缆普查仪,正是一款集光缆查找与光缆链路测试于一身的智能化设备。该设备不仅适用于人井、管道、隧道以及室外架空等环境下的光缆识别,完全取代以往切割、弯折、冷冻等光缆识别的方法进行无损光缆查找,而且可以对目标光缆的链路状况如熔接点、断点、光纤的传输衰减、接头衰减及光缆长度进行识别和测试。具有灵敏、准确、便携、实用等优点,是光缆资源普查和通信运维施工的绝佳帮手

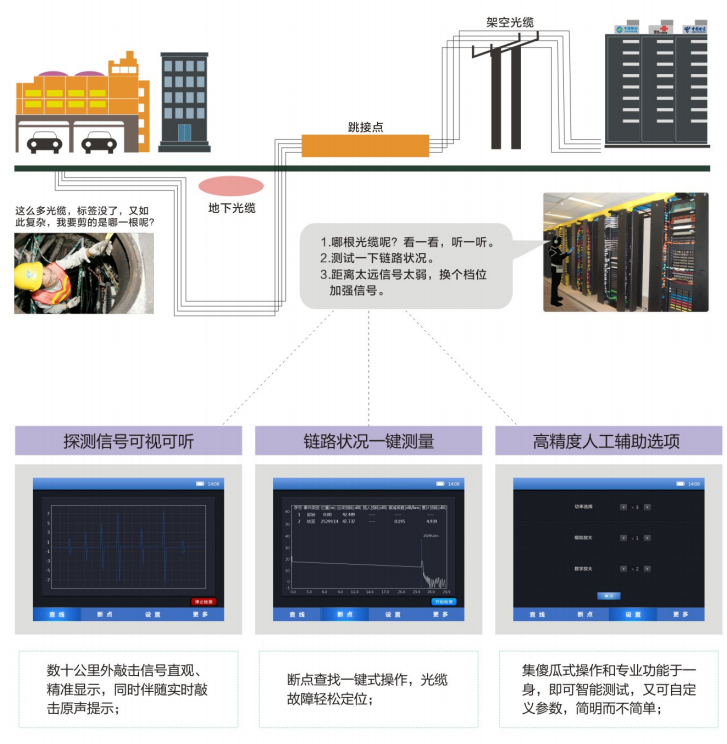

这么多光缆,标签没了,又如此复杂,我要剪的是哪一根呢?

1.哪根光缆呢?看一看,听一听。

2.测试一下链路状况。

3.距离太远信号太弱,换个档位加强信号。

探测信号可视可听

数十公里外敲击信号直观、精准显示,同时伴随实时敲击原声提示;

链路状况一键测量

断点查找一键式操作,光缆故障轻松定位;

高精度人工辅助选项

集傻瓜式操作和专业功能于一身,即可智能测试,又可自定义参数,简明而不简单;

光缆普查仪

第二页:

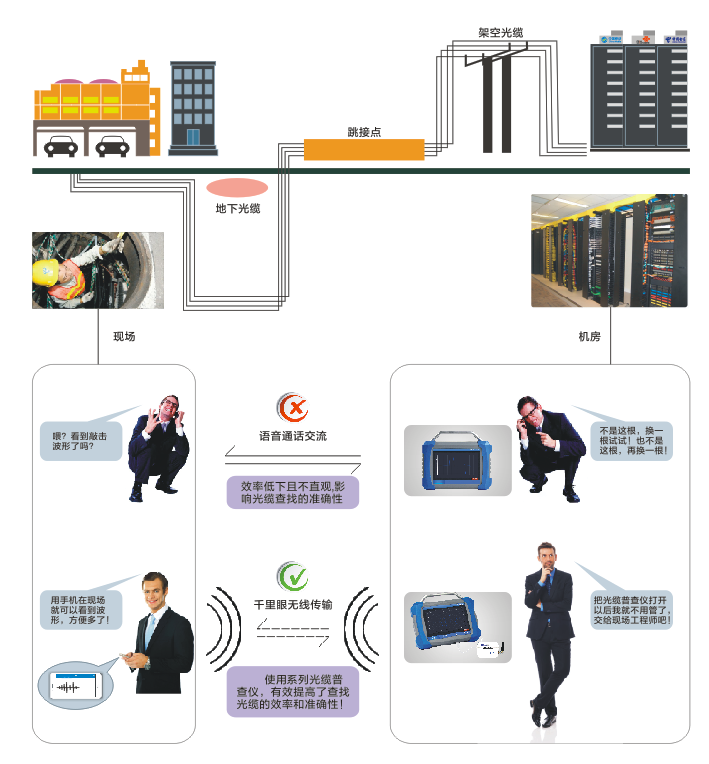

(左上角页眉内容:千里眼远程数据传输

在光缆查找过程中,由于光缆普查仪放置在机房,现场工程师无法直接得到检测信息,需要机房工程师利用语音通话将普查仪的检测信息反馈给现场工程师。这种语音交流一方面影响了光缆查找的效率,另一方面由于信息传递中,人为因素带来的信息部分缺失和不确定性,会影响到光缆查找的准确性。

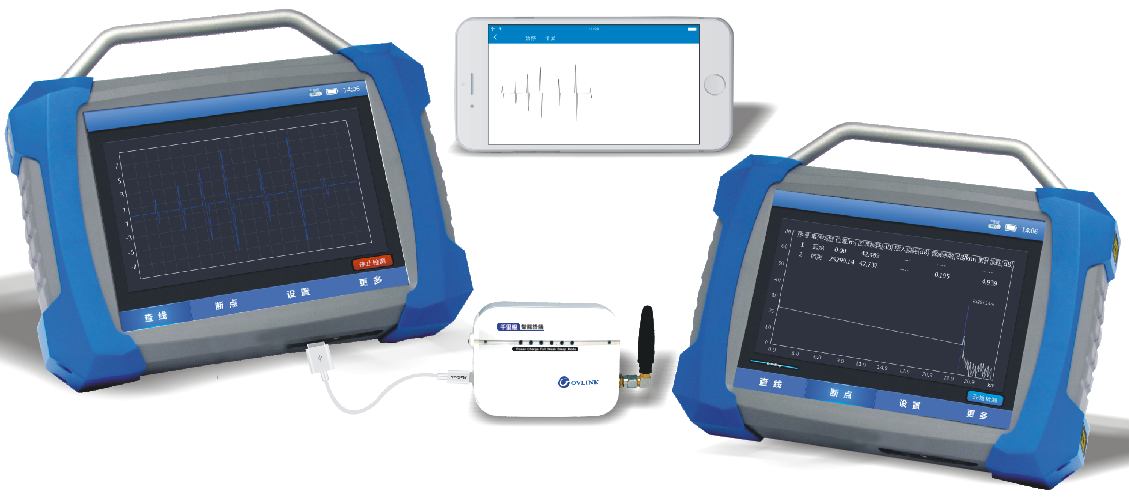

TAM8715系列光缆普查仪配备了独有的“千里眼”智能终端和专业APP,具有远程数据无线同步传输能力,可将检测波形实时传输至施工现场。工程师在敲击光缆的同时,用自己的手机观察到实时的波形信息,而无需再使用语音通话与机房工程师进行沟通,可以有效提高光缆查找的效率和准确性。

(现场图对话内容)

(左上:)看到敲击波形了吗

(实线箭头:)语音通话交流;效率低下且不直观,影响光缆查找的准确性

(右上:)不是这根换一根试试也不是这根再换一根

(左下:)用手机在现场就可以看到波形方便多了

(虚线箭头:)千里眼无线传输;使用TAM8715系列光缆普查仪,有效提高了查找光缆的效率和准确性!

(右下:)把光缆普查仪打开以后我就不用管了交给现场工程师吧

光缆普查仪

软件获取途径应用商店搜索光缆千里眼

iOSAppStore

Android豌豆荚360手机助手、百度手机助手、腾讯应用宝


TAM8715A

TAM8715B

TAM8715C

光学

检测方式

单纤检测(无需回环)

光学接口

SC/APC

光缆查找

波长

1550nm

最大出光功率

-5.0 dBm

-0.5 dBm

1.0 dBm

最大检测距离*1

40km

60km

80km

信噪比

40dB

链路测试

波长

1310/1550nm

动态范围

28/26dB

脉冲宽度

5 ns、10 ns、20 ns、40 ns、80 ns、160 ns、320 ns、640 ns、1.28μs、2.56μs、5.12μs、10.24μs 、20.48μs 、AUTO

盲区*5

事件盲区≤5m,衰减盲区≤15m

采样

采样间距≥0.125m,采样数≤32K

测距精度

±(1m+5×10-5×距离+取样间距)

测量范围

最大测试距离100km

电气

显示屏

10寸工业级LCD触摸液晶屏

结果输出方式

实时波形显示

支持

支持

支持

波形声音提示

支持

支持

支持

电池

7.4V,8000mAh,待机时间*2≥24小时,连续工作*3≥6小时

电源

DC  12V/5A

功率

≤12W

“千里眼”智能终端

工作方式

仪器内置、连接WiFi热点(手机热点或无线路由器)

无线标准

2.4GHz、802.11 b/g/n

安全机制

WPA-PSK/WPA2-PSK

APP获取方式

搜索“光缆千里眼”

IOS:    AppStore

Android:360手机助手、百度手机助手、腾讯应用宝

机械

体积(H×W×L)

85*270*320mm

重量

≤2.7kg

环境

工作温度*4

0~40°C

储存温度

-10~50°C

最佳储存条件

避光、常温、干燥

备注:

*1、配合信号增强模块,探测距离均可延长20km。

*2、配合备用移动电源,待机时间可增加至72小时。

*3、配合备用移动电源,满负荷工作时间可增加至15小时。

*4、为了延长您的设备寿命,请尽量避免在极限温度条件下满负荷工作超过3小时。

*5、盲区测量条件:反射强度低于-45dB,采用最低量程测量。
