思禄克地下管线探测仪使用方法——电流测试
 二维码 12
作者:台湾思禄克

对于各种现场管线探测时,台湾思禄克地下管线探测仪具有一个非常有用的功能——电流测试功能。测试步骤为:先测定正确的管线路径,移动接收机到目标管线的正上方。

接收机的位置尽可能精确地位于管线正上方。垂直拿着接收机不要晃动,按动电流键。接收机将显示被测管线中的电流值,并显示在液晶显示器上。不要在管线的弯头或三通附近进行电流测量。要获得高的精度,至少离开弯头5米处进行电流测量。

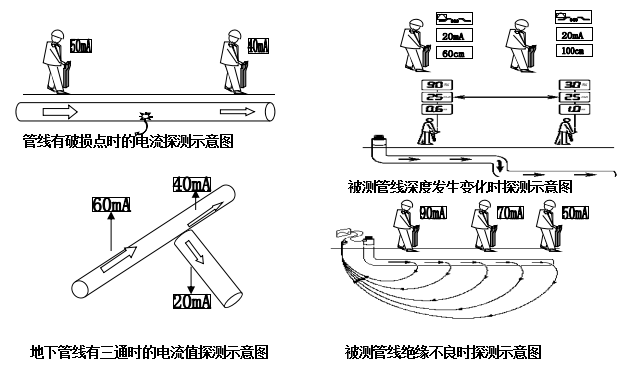

由于场强随管线深度变化,所以当测试埋深高低有变化的地下管线时,传统的管线仪会把用户引入相邻管线。TAM-3000的电流测量功能可以准确区分平行管线,即使管线的埋入深度不同,也能清楚的识别要探测的目标管线。在地下管线很多的情况下的目标管线(同发射机相连的管线)通常会感应到其他相邻的管线。

在目标管线埋深比相邻管线埋深深时,被感应的相邻管线中的信号传到地面时有可能比在目标管线中的信号还要强。操作者这时将发现两根或两根以上的管线,这时就需要用电流测试来判别出目标管线和相邻的管线。用TAM-3000接收机测试电流的功能,操作者能读出管线中低频或射频的电流值。

电流值最高的通常就是要探测的目标管线。在管线密集的区域,接收机可能会在旁边的干扰管线上探测到比目标管线更强的磁场信号,因为相邻管线的深度比目标管线浅。 电流测量值最大的(而不是信号响应最强的)管线才是施加了发射机信号的目标管线。


先寻找被测管线的路径。尽可能精确的标出这些管线的路径。在管线位置准确定位后,将接收机置于地面上,机身垂直指向电缆中心,且与电缆的走向垂直。保持仪器稳定按动深度键,即会显示深度数值。把接收机放在已做标志的电缆路径的正垂直的上面,放在地上。垂直的拿着接收机直到测试信号稳定。按电流测试键。

电流数字读数将显示出电缆中电流信号的大小。接着,再次测试第二根管线,电流数字读数将显示出电缆中电流信号的大小。观察梯形图和数字读数,两读数更高的意味着管线中的电流信号更大的也就是我们要寻找的目标管线。

注意:思禄克地下管线探测仪接收机会对错误的电流测试的操作报警。如果在电流测试期间显示电流读数为“000”,则表示接收机探测到错误的电流读数。

思禄克地下管线探测仪能探测运行电缆的50Hz频率。这种工作方式对于区分地下主、次带电电缆及带电电缆、不带电电缆及金属管探测有很实用的用处。将接收机的工作频率选择为50Hz频率,工作模式为波峰法或波谷法。测试方法同主动信号测试方法。由于这种工作方式快捷而有效,因而十分的实用。在这种方式中,不需要使用TAM-3000发射机。
